防爆门厂家型钢圈宽度设计

添加时间:2020-09-16      所属公司:衡水金盾门业     标签:防爆门,防爆门厂家,防爆门设计,防爆门安装

  防爆门的设计

  (1)防爆门型钢圈的设计在出风井口安装一圈型钢,型钢上安装防爆门,中间用橡胶板进行密封。橡胶板用压板固定在防爆门上。防爆门外安装3条导轨,呈120°分布,使防爆门沿导轨运动,上设限位,使防爆门的开启高度受到控制。防爆门上设有液压定位装置,确保及时正确复位。型钢圈在出风井口尽可能小,保证与出风井口断面一致就可以,这样可以减小防爆门的受力,因为防爆门受力为型钢圈断面与矿井负压的乘积。与防爆门接触的型钢圈的宽度

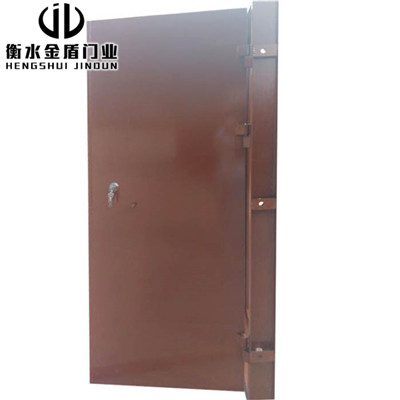

防爆门厂家


  防爆门加工参考设计

  1、防爆门门框的结构由半圆拱型的分体式改成长方形的整体式:材料是11#矿用工字钢,门框的焊有一根工字钢,解决了半圆拱型左右两块门框组装时接合处有一条合缝的问题;同时,由于每根工字钢的型号相同,相互之间的连接是焊接,加工工艺简单

  2、防爆门门板也由半圆拱型改成长方形,左右各一扇,材料为75×75×8mm的角钢及3mm厚的钢板,相互之间焊接组成门板,纵横方向各设计有加强筋板,使防爆门门板能有足够的抵抗压力变形的能力;同样,因结构简单方便。


防爆门厂家


  3、密封方法:防爆门门板与门框之间采用10×45×1660mm、10x45x3255mm(各四条)橡胶条进行密封,用铁压条5×30×1620mm、5×30×3220mm(各四块)和螺栓将橡胶条固定在门板上,左、右门板正面沿外边缘一周均装有密封橡胶条,橡胶条在两端均加工成45o,用氯丁橡胶粘接剂(813)粘接,使密封材料分别在左右门板上形成“口”字密封环;当合上防爆门时,矿井负压使门板紧贴在门框上,从而形成密闭,防止漏风的产生。
